安检门的工作原理
时间：2012-4-2 8:47:53 来源：九正建材网点击次数：43802

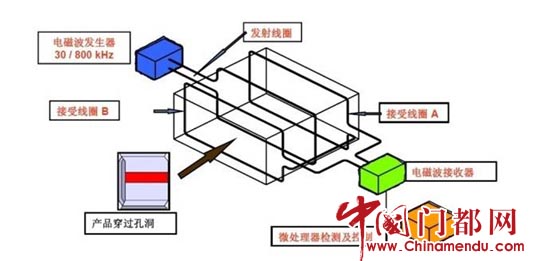

　　【中国门都网讯】安检门原理由晶振产生3.5-4.95M的正弦振荡，由分频器分频为7.6K左右正弦波，经三极管与线圈进行功率放大后输入门板(7区)大线圈进行电磁波发射，由门内1-6区线圈分别进行接收。接收后，将接收到的信号与基准信号进行了比较，发现变化后，改变采集卡输出电平，CPU在280毫秒内对6个区位采集卡数据进行扫描，判断金属所在区位并输出显示。

　　二、结构

　　1、门板结构：由1个大线圈、6个小线圈、补偿线圈及石墨组成。

　　2、机箱结构安检门

　　三、探测时工作流程 CPU探测→一组红外被挡→检测各采集卡数据是否变化→报警→检测另一组红外→复位重新探测。
