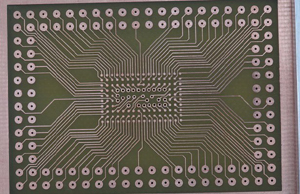

电路板的名称有：线路板，PCB板，铝基板,高频板，PCB，超薄线路板，超薄电路板，印刷（铜刻蚀技术电路板等。电路板使电路迷你化、直观化，对于固定电路的批量生产和优化用电器布局起重要作用。
电路板雕刻机，又称PCB雕刻机、电路板刻制机、线路板刻制机。即采用机械雕刻技术直接刻制电路图形，制作电路板的设备。
电路板的制作是电子产品研发过程中*关键的环节，必须根据不同的产品去量身设计和制作。相对于电路板工厂采取的腐蚀法制作电路板的工艺而言，电路板雕刻机则提供了一种快速制板方法，为实验室制作电路，小批量制作电路和电子产品的研发提供了极大的便利。

二、 设备概述：

双面雕刻：精通定位，消除了目测误差。
自动原点定位：可以从任意位置自动回到设定的零点。
断点续雕：从任意百分比开始雕刻，或雕刻到某一百分比结束。
虚拟加工：根据设定的参数，虚拟显示实际加工过程。
实时显示加工路径： 加工前首先显示所有加工路径，在加工过程中实时显示当前位置。
任意区域选择雕刻：选择任意区域，进行雕刻。
组合雕刻：选择两把雕刻刀，自动分配雕刻区域。在不影响雕刻精度的情况下，选择一把大雕刻刀，快速铣掉大块的空白区域。
万能钻孔：使用固定铣刀挖出任意孔，减少了换钻头的次数。
先进：免腐蚀制作线路板，雕刻钻孔一机两用。
高效：一张普通线路板几分钟即可完成。
精确：误差小于1mil。
方便：软硬件安装简便，制作就是点击操作系统功能键。
保密：不需要外协加工，实验室可完成全过程。

三、 适用范围：

大专院校、科研单位、军工企业、电子爱好者、电子工厂等行业。
主轴电机: 800W水冷变频电机，稳定寿命长
线路板安装: 机械卡装或双面胶粘贴，使用方便
控制部分：
控制方式 高速芯片
程序运行 连机
接口方式 RS232
操作程序界面 实际设计线路蓝色，加工路径红色，孔黄色分别显示
线路隔离功能 有
指标部分：
加工面板 单/双面板
*大加工板面（mm） 400×400
*小加工线径（mil） 4-8
*小加工线距（mil） 6-8
*小步进距离 (mm） 0.003125
工作速度（mm/s） 0-20加工中可调
主轴转速（ r/min） 24000
主轴功率（ W） 800
电源 AC220V 50Hz
操作系统 WindowsXP
内存*小配置（ MB） 256
附送： 雕刻刀 (把) 10
附送： 钻头 (支) 10
