随着指纹自动识别系统体积的不断缩小，以及微处理器功能与速度的不断提高，复杂的指纹识别门锁控制算法已可以被固化到一块体积非常小的嵌入式微处理器模块上，该模块与指纹传感器、门锁控制机构组成的系统称为嵌入式指纹识别门锁系统。嵌入式指纹锁的应用领域十分广泛，有保险箱、实验室、楼道的身份确认等。本文基于指纹识别模块设计和实现了嵌入式指纹锁，给出了一套比较完整的软、硬件设计方案。

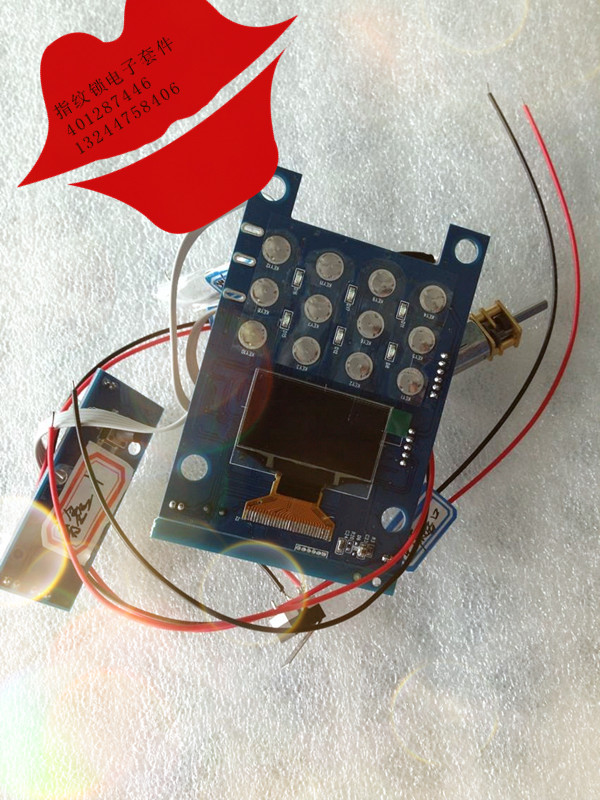

  指纹识别门锁系统的硬件结构主要包括：指纹识别模块、微控制器、读写模块、电源管理和电控锁机构以及门锁功能所需的红外感应电路和液晶LCD显示等，其中核心部分是指纹识别模块和微控制器。

性能参数：
1. 采用FPC1011取指仪。分辨率500dpi，取指面积10.64×14.00mm。
2. 5个安全等级，用户可自行调整。
3. 可存储1000枚指纹。
4. 采用当今世界上*先进的指纹算法，指纹图像质量高，且对干湿手指有一定的调节功能。
5. FAR(1%～0.00001%间可调)
6. FRR<1%。
7. 处理速度快，50枚指纹，验证响应时间≤1秒。
8. 取指方向±45°
9. 工作电流<25mA。
10. 工作电压3.3V。
11. 待机电流2uA.。
12. 工作温度-20℃～60℃。
13. 体积：模块板尺寸36mm×20mm。一体化外壳尺寸41mm×31mm×9mm。
14. 内嵌完整的指纹识别算法，二次开发接口指令简单，功能强大，支持多种方式的指纹注册 、删除、比对模式。
