电压

3.3（-3）（（V）

电流

40（mA）（（mA）

采集分辨率

400-500（DPI）

品牌

龙盾信息

支持采集技术

光学

型号

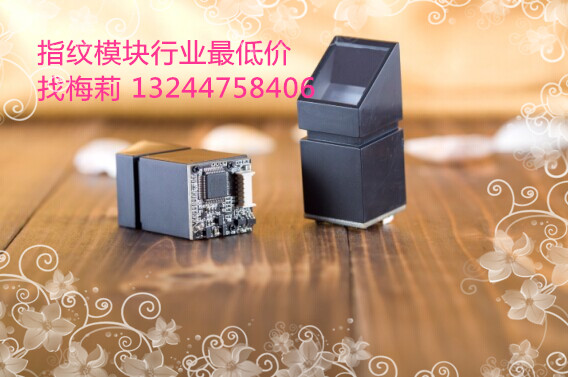

LD-050

比对方法

1:1,1:N

工作模式

光学式

Pin

Name

Pin Type

Function

1

DVDD3.3V

Power

3.3V power supply

2

GND

Ground

Power ground

3

LED_VCC

Input

Light a lamp

4

HS

Output

Video horizontal line synchronization signal

5

PCLK

Output

Video pixel clock output

6

VS

Output

Video frame synchronization signal

7

SCL

Input

IIC serial interface clock input

8

SDA

I/O

IIC serial interface data input and output

9

D7

Output

Bit7 of video signal output

10

D6

Output

Bit6 of video signal output

11

D5

Output

Bit5 of video signal output

12

D4

Output

Bit4 of video signal output

13

D3

Output

Bit3 of video signal output

14

D2

Output

Bit2 of video signal output

15

WAKE

Output

Wake up output,High effective

16

+5V

POWER

5V power supply（UPS）
