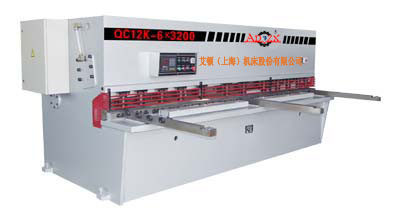

机器的结构

1、机架：由钢板焊接的框形结构，具有良好的刚性，两缸固定于左右立柱上，工作台面上设有辅助刀架，便于下刀架作微量调节。工作台面上还装有送料滚球，操作轻便。

2、上刀架：为一钢板焊接结构，具有良好的刚性，它以偏心套（8）为支点在左右油缸及蓄能器回程缸的驱动下做往复摆动完成剪切。见图2

3、压料装置：由安装在机架前面支撑板上的数个压料油缸（见图４）组成，压料油缸进油后，压料头在克服拉力弹簧（１８）的拉力后下压，压紧板料，借助于拉力簧的拉力而复位。

４、前后挡料

前挡料：置于工作台面上，用标尺指示数值，以调节活动挡块达到所需的挡料值。在剪切薄钢板时使用前挡料剪切比较方便。

后挡料（见图６）装于上刀架上，随上刀架上下摆动，后挡料的调节由０．５５KW电动机驱动，经齿轮减速后由丝杆传动。在按下按钮＂＋＂或“－”时，即可达到挡料板向前或向后的调节，在机动调节不能达到所需的调节值时，可旋动手动调节轮（４１）进行微动调节以确保所需的调节值，所以后挡料的调节是方便可靠的。
