一、设备/FIXTURE

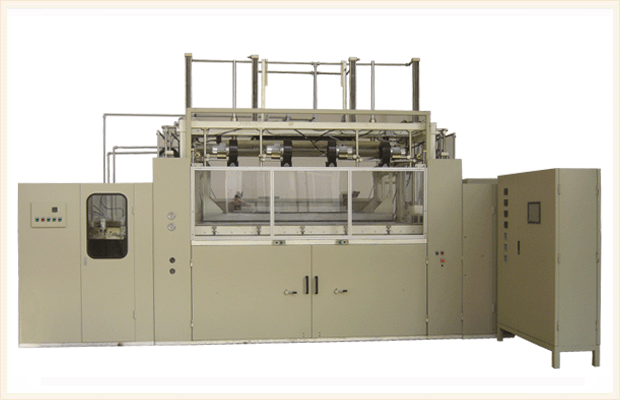

　　设备由机架和送料装置、压边装置、加热装置、模架、辅助压框、模具冷却装置、真空系统、液压系统、气动系统、工件冷却装置、电气控制系统组成。机架由型钢和钢板构成，根据结构分成几部分，以积木块方式结合在一起。在机架主体部分的台面有吸塑材料的安装框，台面下是模架，台面上有压边装置和辅助压框。送料装置和加热装置的机架在现场和机架主体连接组合成一体，与液压系统的液压站以及加热装置电气控制柜和设备的主控制柜构成完整设备。

　　二、主要参数/MAIN PARAMETERS

　　1)材料宽度1040+-50，即990-1090;

　　2)模具*大民尺寸(长宽高)2500*950*550;

　　3)模具*大重量2000公斤;

　　4)模架和辅助压框升降距离700;

　　5)加热功率*大时120KW;

　　6)油泵电机功率18KW;

　　7)其它电机功率8KW;

　　8)气源要求0.7MPa,2L/s。
