关注度:27968广东旋转门-佛山旋转门厂家-自动旋转门价钱 NGM-02

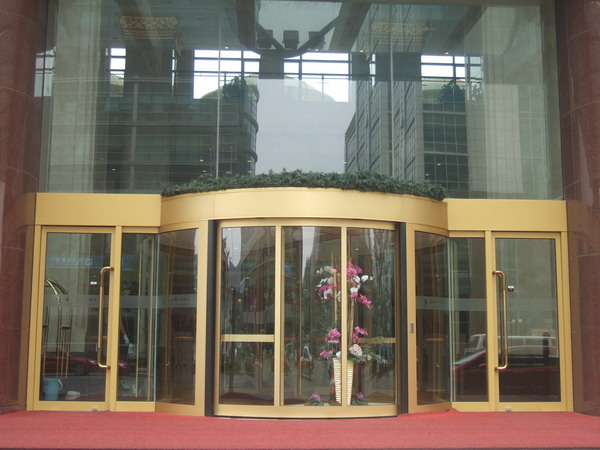

门业图片-豪华两翼旋转门广东旋转门-佛山旋转门厂家-自动旋转门价钱NGM-02图片

广东旋转门-佛山旋转门厂家-自动旋转门价钱,咨询电话13825582560潘小姐 QQ :1079912697

纳格玛两翼自动旋转门产品介绍

一. 实用性的总体设计

两翼自动旋转门是集自动旋转门和自动平滑门二者优点于一身的完美结合,用户可根据不同的季节场合和需要,通过显示器方便地确定所需功能,中间的自动平滑门既可双向通行、也可常开。它特别适用于客流量大的场所,例如剧院、大型商场、酒店等。而传统两翼门中间为手推开启及闭合的平开门,操作不便,不能作为一个正常门使用。

二. 安全可靠性

新型两翼门在进口立柱及转动展台边框上,各有一套接触性安全感应胶条;转门内部展台前方还有两对慢速安全感应器及两对停止安全感应器(当行人接近旋转门门翼立边框时,旋转门开始旋转,在距门扇1cm处停止);并在旋转部分及固定一部分上方顶框部位装有四个非接触性安全感应器,可靠性更大为提高,而传统的橡胶接触型胶条在冬季变硬,可靠性大为降低。此外,按新型两翼门设计,当按下急停按钮后,可以用手推动转门(只在非常状态下使用)。

三. 实用新型设计

本产品的设计(中间自动平滑门)已在欧洲及美国获得专利,其他厂家均无权生产、销售。

四. 三种等待状态

斜角停←→正常速;怠速←→正常速;封闭停←→正常速,方便用户在不同季节选择所需等待状态。

五. 驱动系统

*新设计采用双频驱动马达,双驱动的主要优点是平衡节能、静音、寿命长。

六. 故障显示

用户及工程人员可很方便地根据故障显示器编码查手册,以判断故障位置并及时排除。

七. 楼宇消防智能化控制

新型两翼门可提供两芯信号线接口与楼宇消防系统相连,当转门接收到火警报警信号时,转门可自动启动UPS(选配的),维持转门转至中线位置,中间平滑门自动完全打开,与大楼消防智能控制系统完全吻合。

八. 新设计使门内空间增大

内直径3.6米的转门可提供10.2平方米的空间;

内直径4.2米的转门可提供14.0平方米的空间。

九. 结构牢固

其华盖及立柱采用整体铝型材,坚固可靠,简洁明快。

十. 表面材料

可提供如下表面装饰:

8K镜面不锈钢    4#沙面不锈钢

各色氟碳喷涂(RAL色标)

阳极氧化(色标多种)

两翼自动旋转门的技术参数:

A:两翼自动旋转门技术参数如下(图1)

图1

内直径

门中线宽度

入口宽度

中间门总宽度

华盖高度

门扇高度

(D)mm

(E)mm

(C)mm

(F)mm

(A)mm

(B)mm

3600

3814

1676

1640

300

2200

4200

4414

1976

1940

300

2200

* 华盖高度*高可至600 mm(以每100 mm为递增单位)。其中E宽度不含不锈钢及氧化铝外包饰的尺寸,如采用不锈钢及氧化铝外包饰时应为E+4 mm。

B:驱动系统

旋转门马达系统:220V,50Hz,0.25KW×2,双驱动系统。

自动平滑门驱动系统:逻辑程控式平开门,0.2KW单驱动系统。

C:玻璃

门翼玻璃:6 mm透明平板钢化玻璃。

弧型玻璃曲壁:8 mm弧形钢化玻璃。

天花/防尘盖板:金属/木质多层板整合式,方便拆装检查。

两翼自动旋转门的通行能力:

由于TC-2002型自动旋转门是由两翼自动旋转门和自动平滑门两部分综合组成的,供业主选择不同的功能,转门通行能力就有很大差别:

一. 业主选择两翼旋转门功能:

单位时间内*大通行能力为:50人/分钟(单向通行)

             80人/分钟(双向通行)

二. 业主选择中间平滑门功能:

单位时间内*大通行能力与普通平开门相同。

两翼自动旋转门安全系统:

由于自动旋转门的动作完全凭借转门自身的控制和驱动系统来完成,所以安全系统是否可靠,直接影响转门的安全运行。

两翼自动旋转门的安全感应器主要分为接触式和非接触式,共计8部:

A接触式感应器:感应器受挤压形而工作。

B非接触式感应器:多为光电形式对其监视范围加以监视,若测到物体开始工作,非接触式感应器为接触式的替代产品。接触式感应器只有在转门已经接触碰撞行人时才开始工作,也就是说对行人已造成了不同程度的伤害,老人、小孩优甚。接触式感应器橡皮极易变硬,对其灵敏度也有直接影响,大大降低了转门的安全性,而非接触感应器则避免了这类情况的发生。

转门的非接触感应器及接触式感应胶条有以下几对:

1、 红外线运动探测器(雷达):(两对)

  位于转门进出口上方,感应物体进入后通知主控箱,使转门由停→转动或怠速→提速,感应灵敏度可调。

2、 中央平滑门防夹感应器:(两对)

  选择平开门功能时起作用,位于展箱门门柜距地60 cm处,为水平红外射线。当平开门打开,有物体挡住射线,平开门不会关闭夹伤行人(与门扇防撞感应器共用)。

3、 门扇防撞停止感应器:(两对)

位于距地面46mm、距门扇200 mm处,发出平行于门扇的红外线。工作原理与防碰减速感应器之配套使用。当减速感应器探测到物体,则转门减速,若物体未移开,停止感应器则立即通知控制系统启动转门,使转门停止于距物体1cm左右。

注:防撞减速、停止感应器配合使用,替代了传统底边黑色胶条接触式防撞感应器(如图2)。

4、 门翼防撞感应器:(两对)

其位于转门部分天花的边缘,靠近弧形门翼防撞感应胶条前方,此感应器随时保护其运行前下方区域。如有物体进入其保护时,门会立即停止转动。直至物体移开后恢复转动(如图3):

5、 门柱防夹感应器:(两对)

  其位于转门固定部分的华盖下部边缘,靠近门柱防夹感应胶条一侧。其在弧型门翼防撞感应胶条与门柆防夹感应器胶条550-600mm间距时开始工作,至弧型门翼全部通过门柱时结束工作。在此区间有物体进入其感应区域,门会立即停止转动,直至物体移开后恢复转动。

6、 门柱防夹感应胶条:(两部)

防夹感应胶条为旋转门一组接触式感应器(如图4),是防夹感应器的补充。其工作原理为胶条中空腹体内暗藏有一串气压式接触点。当胶条被挤压变形,气压接触点断开则感应器起作用,转门停止转动,反之挤压消失,胶条复原,转门恢复转动。

7、 门翼防撞感应胶条:(两部)

  其设置位置见图4,工作原理同门柱防夹感应胶条。
