关于二代身份证指纹模块技术要求的说明：
1、指纹采集速度完全达到公安部要求的每秒4帧，我公司产品实测速度为10帧/秒
2、传感器尺寸和分辨率为256*360 508DPI 是全球唯一满足要求的二代身份证半
导体采集器
3、半导体采集仪*大的特点是没有图形畸变，不受光源影响，干湿手指适应性强
4、是同样效果的光学设备的价格的三分之一
5、技术门槛高，目前半导体产品通过公安部检测的占通过总量的10%
6、我公司的产品采用指纹采集模块方式实现，跟目前通过的采集仪方式比，我们可
以直接用于嵌入式设备。
7、我公司产品采用国产主控芯片，直接支持液晶显示、WIFI、蓝牙功能
8、目前设备已经可以在Android（安卓）系统下应用
产品特性：

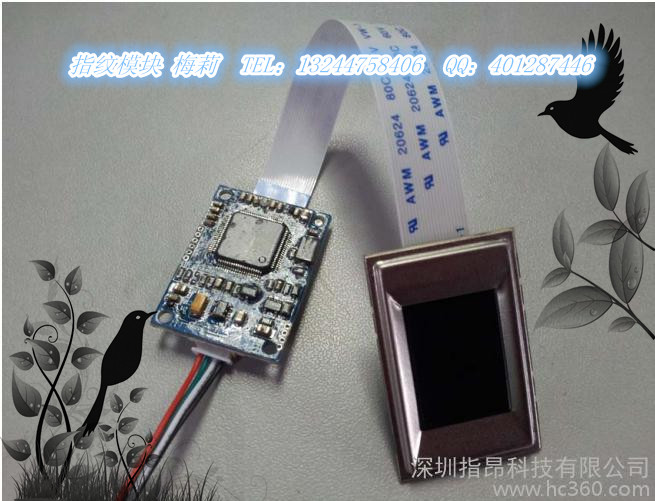

新一代指纹模块采集仪模块，是唯一通过公安部身份证系统认证的半导体电容指纹采集模块。集成了第五代活体指纹传感器件、内置高速DSP等多项先进的技术，应用自主开发的指纹图像处理算法与指纹识别算法，可在读写器上独立完成指纹采集、图像处理、特征比对等功能，具有技术先进、应用便捷、价格低等特点，是实现个人指纹特征比对鉴别的理想工具；采用独立的智能化指纹处理，可根据环境自动调整指纹采集参数，不受各种气候条件、人自身因素（如手指的干湿度）的影响；指纹验证读写器采用独特的外形设计，实现用户操作、使用的方便。
技术支持：
1． 硬件设计
根据产品规格，为客户量身定制指纹模块。 工程师按照“指纹模块的用户说明书”中的接口定义，将指纹模块集成到特定的硬件平台。
2． 软件设计
分为以下几种情况
（1） 单片机平台
将我们提供的单片机的源代码移植到特定的单片机平台
（2） 操作系统平台（Windows，Linux，WinCE）
直接调用我们提供的库函数，即可进行开发。
产品参数：
类别：面积指纹模块
技术参数：
|
序号 |
项目 |
特性 |
|
1 |
灰度图像深度 |
256级(8位) |
|
2 |
传感器尺寸 |
18.0 mm x 12.8mm |
|
3 |
像素阵列大小 |
256 x 360 pixel array |
|
4 |
像素分辨率 |
508DPI |
|
5 |
工作温度范围 |
-30℃to +85℃ |
|
6 |
传感器颜色 |
银白色外壳，黑色采集窗 |
|
7 |
指纹采集寿命 |
≥1000万次 |
|
8 |
环境 |
符合RoHS标准，低卤 |
|
9 |
PCB板：长度×宽度 |
43mm×18mm |
|
10 |
PCB板厚度 |
1.0mm |
|
11 |
防静电指数 |
：± 15 kV空气放电（超过IEC 61000-4-2 4级） |
|
12 |
工作电压 |
标准的IM电源：4.4V至5.5V |
|
13 |
工作电流 |
*大110mA |
|
14 |
工作湿度 |
5％至93％相对湿度无冷凝 |
|
15 |
通讯接口 |
USB, UART串口(*大速度230.4 Kbps), SPI(*大速度7.2Mbps) |
|
16 |
存储指纹数量 |
180枚指纹 可根据需求增加 |
|
17 |
认假率 |
≤0.0001% |
|
18 |
拒真率 |
≤0.1% |
|
19 |
比对时间 |
<300s |
|
20 |
比对模式 |
1:1或1：N |
|
21 |
指纹模版大小 |
<512字节 |
|
22 |
传感技术 |
半导体式传感器，支持活体识别 |
|
23 |
抗电磁干扰 |
达到国际电工委员会IEC 61000-4-3B标准 |
|
24 |
图像畸变 |
<2% |
|
25 |
灰度图像深度 |
256级(8位) |
|
26 |
灰度动态范围 |
>150级 |
适用范围：
专用警用身份证系统，军用涉密产品，高端指纹锁、银行门禁系统、公安部系统平台等。
