一、功能特点

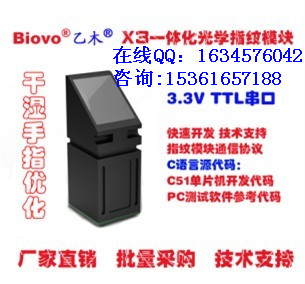

1：先进的Biovo^®神经网络遗传算法，独有指纹光路设计，通过率极高，指纹模块和单片指纹处理器一体化设计指纹识别二次开发模块，具有体积小、功耗低、接口简单、可靠性度高、标准100枚，大容量模式，支持4000个用户，不分组识别响应时间小于1.5秒等优点，可以轻松将其嵌入用户系统，组成满足客户需求的指纹识别产品。

2：X3指纹模块采用国际领先的指纹识别算法，自带自学功能，设备交叉比对一致性高，认假率低，识别速度及快，TTL电平，二次串口开发，可以TTL转换USB接口，可选自动上电功能。

3：1：N，1：1比对，干湿手指优化，可在太阳光直射下验证识别，南北方通用，该模块具有可调节的安全等级功能，微功耗设计适于电池供电， 主板低频设计抗外部电磁干扰，设计精巧适于指纹锁/指纹门禁机/手持指纹识别设备等

二、技术参数

电路板尺寸（mm）         20.5×24.5

采集头分辨率             500DPI

指纹容量                 100枚（*大可扩展为4000枚）

比对时间                 <0.5秒

认假率                   <0.0001%

拒真率                   <0.001%

动态电流                 <140mA

待机电流                 <18µA

工作电压                 3.3V

驱动电流                 100-150mA

驱动电压                 3.3V

三、开发资料：

1、指纹模块通信开发协议

2、AVR开发代码参考例程（C语言）

3、PC测试软件参考代码（C语言）

4、Windows 上位机测试程序

四：管脚定义：

客户开发全程，我们均提供技术支持！
